페-콘스탄탄 껍질과 함께 높은 온도 애플리케이션에서 열 쌍
| Brand Name: | LEADKIN | Core: | 2,3,4,6 |
| Insulation: | 마고 | Warranty: | 1년 |
| Temperature Range: | 200℃-1000℃ | Accuracy: | 클래스 I、II、III |
| Outside Dia: | 0.5-12.7mm | Package: | 통. 팔레트 |
| Function: | 온도 테스트 | Cable Length: | 1-5m 또는 맞춤형 |
| Certification: | ISO9001, IATF16949, CE | Thermocouple Type: | K/N/E/J/T/S/R/B |
| High Light: | 고온 애플리케이션 열쌍,페-콘스탄탄 껍질 열쌍,고온 열쌍 |
||
빠른 세부 사항:
종류:K/N/E/J/T/S/R/B
원산지: 제주, 중국 (대륙)
정확성: I-0.4%t, II-0.75%t, III-1.5%t
핵심 번호: 23,4,6
무기 광물 절연 납 물질: Ni, Cu
단열기: 99.6% 고 순수성 MgO
인증서:ISO9001, IATF16949, CE
응용: 열쌍과 기기 기계로 연결
껍질 재료: 0Cr18Ni10Ti,SS304S,SS316L,SS316,Cu
껍질 직선 (mm): φ3.0φ40φ60, φ8.0
껍질 와이어 타입 K의 타입:
| 제품 이름 | 코드 | 종류 | 셰이트 물질 | 디아 밖에서 | 온도 |
| NiCr-NiSi/NiCr-NiAl | KK | K | SS304 SS316 | 00.5-10 | 400 |
| 1.5-3.2 | 600 | ||||
| 40.0-8.0 | 800 | ||||
| SS310 인코넬600 | 00.5-10 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 40.0-6.4 | 900 | ||||
| 80.0-12.7 | 1000 | ||||
| NiCrSi-NiSi | NK | N | SS304 SS316 | 00.5-10 | 400 |
| 1.5-3.2 | 600 | ||||
| 40.0-8.0 | 800 | ||||
| SS310 인코넬600 | 00.5-10 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 40.0-6.4 | 900 | ||||
| 80.0-12.7 | 1000 | ||||
| NiCr-Konstantan | EK | E | SS304 SS316 | 00.5-10 | 400 |
| 1.5-3.2 | 600 | ||||
| 40.0-8.0 | 800 | ||||
| 페-콘스탄탄 | JK | J | SS304 SS316 | 00.5-10 | 400 |
| 1.5-3.2 | 600 | ||||
| 40.0-8.0 | 800 | ||||
| 쿠-콘스탄탄 | TK | T | SS304 SS316 | 00.5-10 | 400 |
| 1.5-3.2 | 600 | ||||
| 40.0-8.0 | 800 | ||||
| RhPt10-Ph | SK | S | 인코넬600 | 60.0-12.7 | 1100 |
다른 온도 측정 매체와 서비스 조건이 장갑 열쌍의 서비스 수명과 온도 범위에 영향을 미치므로 테이블의 데이터는 권장 데이터입니다.
껍질 와이어 타입 K의 정확성
| 종류 | 클래스 I | 클래스 II | ||
| 정확성 | 온도 범위 | 정확성 | 온도 범위 | |
| K | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C~1000°C | ±0.75% | 375°C~1000°C | |
| N | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C~1000°C | ±0.75% | 375°C~1000°C | |
| E | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C~800°C | ±0.75% | 375°C~800°C | |
| J | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C~800°C | ±0.75% | 375°C~800°C | |
| T | ±0.5°C | -40~125°C | ±1.0°C | -40~125°C |
| ±0.4% | 125°C~350°C | ±0.75% | 125°C~350°C | |
| S | 0-1100°C | ±1.0°C | 0-1100°C | ±1.5°C |
이 제품에 대해:
신청서
산업용: 오븐, 오븐, 가스 터빈 및 다른 고온 응용 프로그램에서 사용됩니다.
HVAC: 온도 조절을 위해 난방, 환기 및 에어컨 시스템에서 사용된다.
자동차: 배기가스 온도 측정 및 엔진 모니터링에 사용됩니다.
식품 산업: 요리 및 가공 환경의 온도를 모니터링합니다.
장점 과 단점
장점:
넓은 온도 범위
간단한 구조와 견고한 디자인
빠른 응답 시간과 사용 편리함
단점:
RTD 같은 다른 센서와 비교하면 정확도가 제한됩니다.
비선형 출력에는 보상이 필요합니다.
전자기 간섭에 민감합니다.
안전 및 취급
열 충격: 손상 을 방지 하기 위해 급격 한 온도 변화 를 피 한다.
부식성 환경: 부식성 을 방지 하기 위해 적절한 재료를 사용 한다.
손잡이: 손잡이 및 전선에 기계적 손상을 방지하기 위해 조심스럽게 손잡습니다.
유지보수
정확한 판독을 보장하기 위해 정기적으로 검사하고 캘리브레이트하십시오.
오염이 의심되는 경우 교차 구역을 청소하십시오.
결론
열쌍은 다양한 용도로 사용할 수 있는 다재다능한 온도 센서입니다.그리고 적절한 취급은 산업 및 실험실에서 효과적인 사용을 위해 결정적입니다..
단열:
단열 재료 (세라믹이나 유리섬유와 같이) 는 종종 환경의 영향으로부터 열 쌍 전선을 보호하고 전기 간섭을 방지하기 위해 사용됩니다.
껍질:
일반적으로 스테인리스 스틸 또는 인코넬으로 만든 보호 외층이 열 쌍을 가려 가혹한 환경, 기계적 손상 및 화학 노출으로부터 보호합니다.
정지 머리:
연결되지 않은 끝에서 열쌍 가이드는 측정 기기에 쉽게 고정되도록 단말 블록에 연결됩니다.
작동 원칙
열쌍은 시벡 효과에 따라 작동합니다.열전압 (thermoelectric voltage) 이 생성되는 것을 명시합니다. 뜨거운 결합 (두 금속이 만나는 곳) 과 차가운 결합 (기반점) 사이의 온도 차이가 있을 때.
생성 된 전압은 밀리 볼트로 측정되며 각 유형의 특정 캘리브레이션 테이블 (NIST 테이블) 에 따라 연결점 사이의 온도 차이와 관련이 있습니다..
응용분야:
- 고체폐 소각장
- 금속가루 합성
- 세라믹 소재 조화
- 가스 또는 석유로 가연된 오븐
- 연료로 작동하는 열 교환기
- 상자 오븐
- 원자력 또는 탄화수소 기반 에너지 발전소
- 그리고 더 많은...

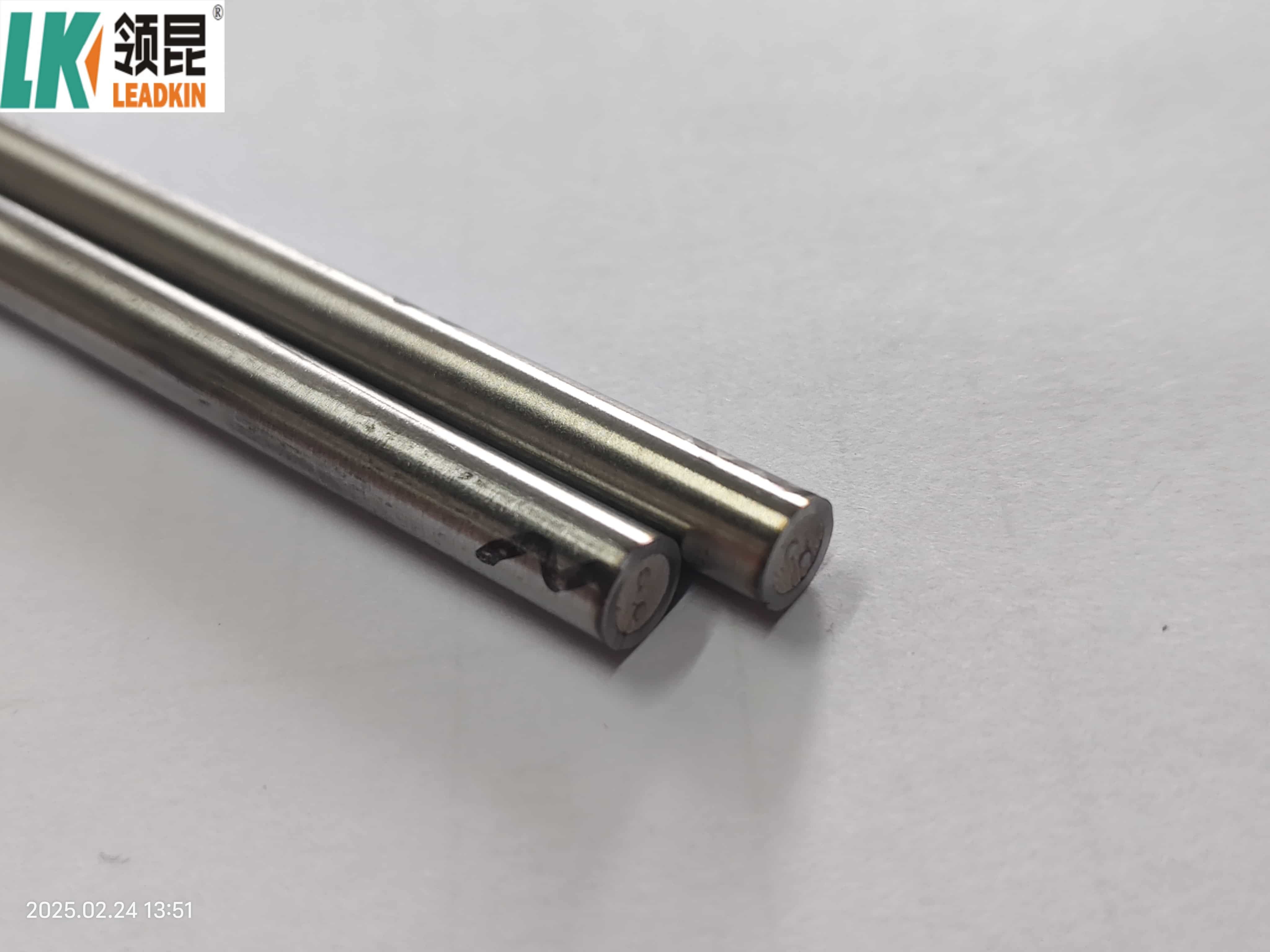

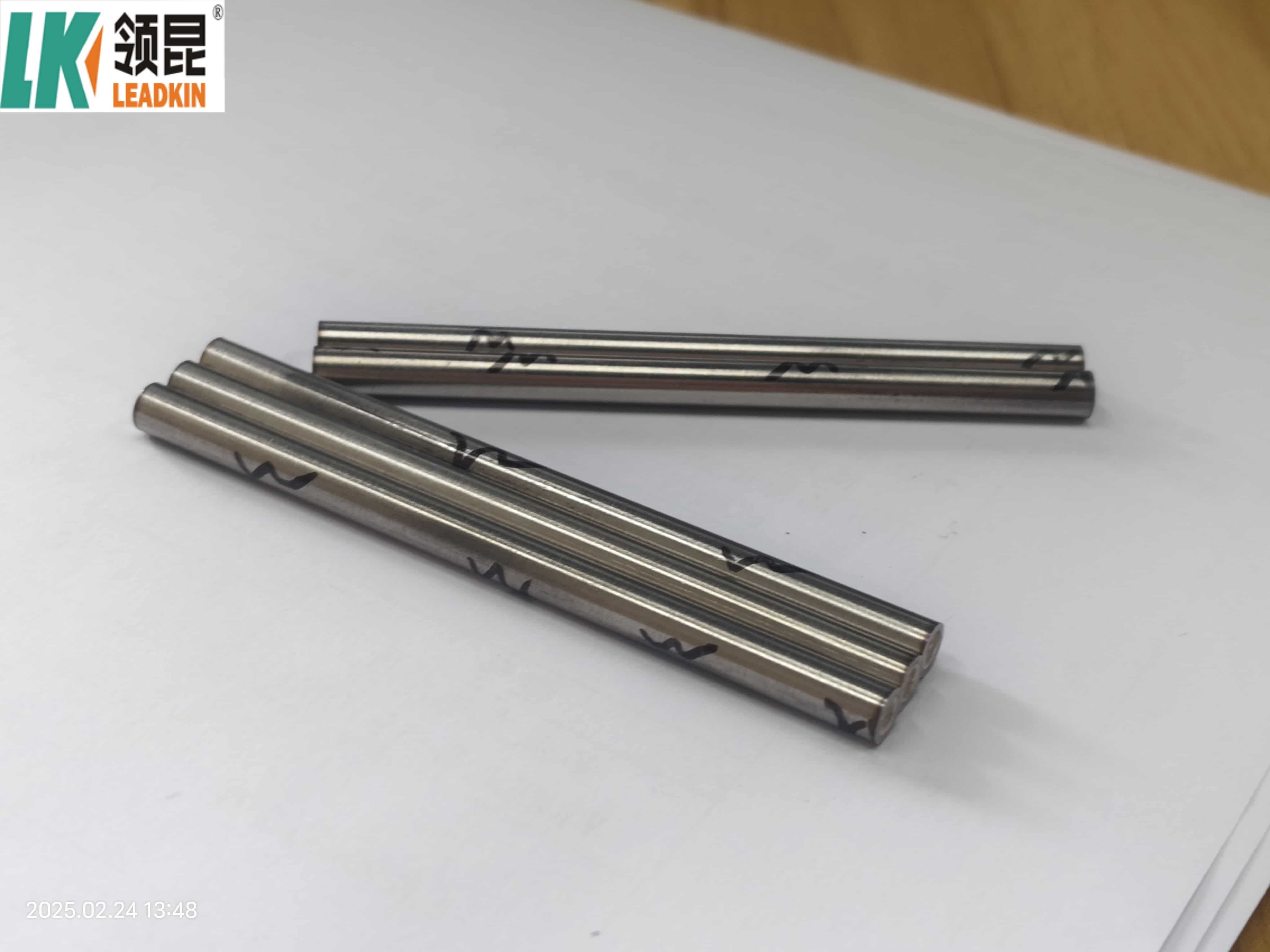

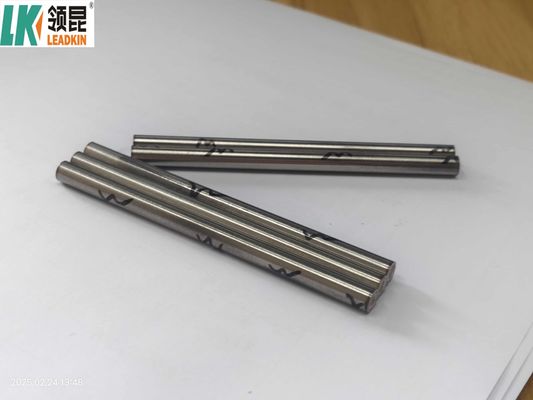

제품 사진:
회사 정보:
A. 주요 제품
B. 패키지
우리는 높은 단열 저항을 보장하기 위해 열 소축 튜브와 플라스틱 필름을 추가합니다.
표기 메모를 제외하고, 우리는 또한 각 코일 케이블에 대한 패스 카드와 테스트 보고서를 가지고 있습니다.
C. Mi 케이블 생산 라인
우리는 고품질의 전문 제품과 첨단 제품 라인과 장비가 있습니다.모든 제품은 국제 품질 표준을 준수하고 있으며 전 세계 다양한 시장에서 매우 높이 평가됩니다.증가하는 시장 수요와 함께, 우리는 생산 시스템을 개선하고 품질을 향상시키기 위해 제품을 업데이트함으로써 고객을 지속적으로 만족시킵니다.
주문 통지:
1정확한 인용구입니다.
2가격, 거래 기간, 납품 시간, 지불 기간 등을 확인합니다.
3LEADKIN 판매는 LEADKIN 인장을 가진 프로포마 인보스를 보내십시오.
4고객이 보증금을 지불하고 은행 현금을 보내주죠
5. 중간 생산-제공 라인을 표시 사진을 보내 당신의 제품을 볼 수 있습니다. 다시 추정 배달 시간을 확인.
6끝 생산 대량 생산 제품 사진.
7고객들은 잔액을 지불하고 리드킨은 상품을 배송합니다. 추적 번호를 알려서 고객들의 상태를 확인하세요.
8주문은 당신이 상품을 받고 만족할 때 완벽하게 완료됩니다.
9품질, 서비스, 시장 피드백 및 제안에 대한 리드킨에 대한 피드백. 그리고 우리는 더 잘 할 것입니다.
